ISB Ložiskový Uložení UCP204 pro Hřídel 20mm – Samonastavitelné, Litinové

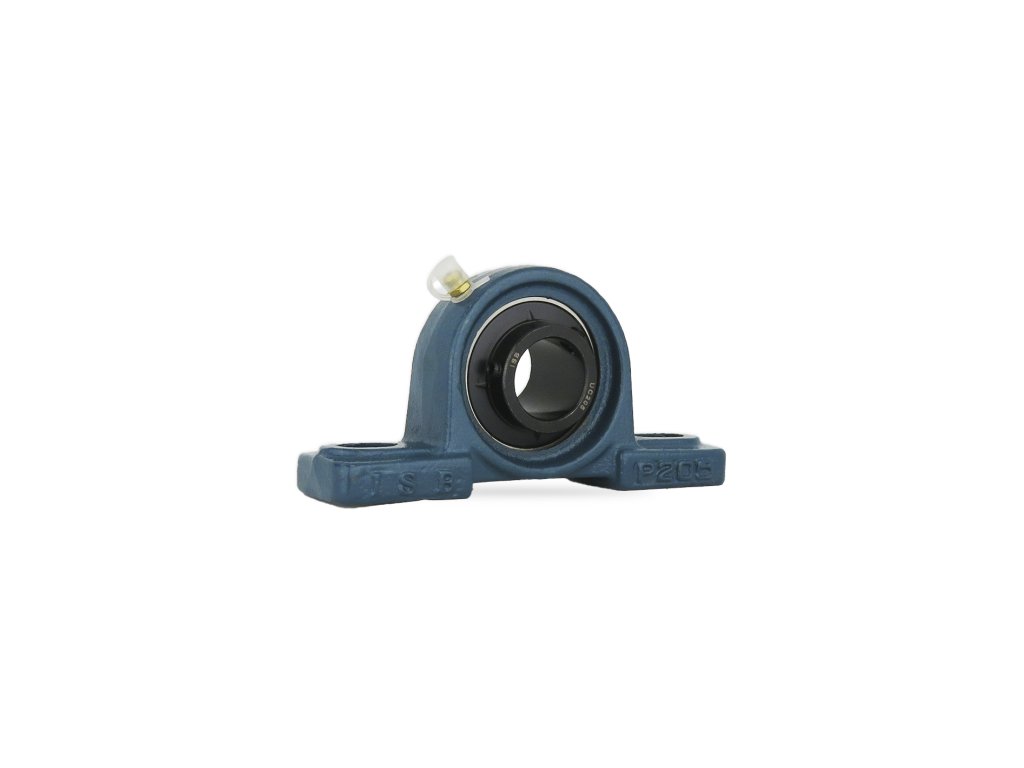

ISB ložiskový uložení UCP204 je litinová konzola s již vloženým samonastavitelným kuličkovým ložiskem pro hřídel o průměru 20 mm.
Zajistěte spolehlivou a stabilní podporu pro své rotační systémy s ložiskovým uložením ISB UCP204, navrženým pro hřídele o průměru 20 mm.
Konstrukce a materiál: Uložení se skládá z odlitého držáku (konzoly) typu P204 z šedé litiny FG20, která je chráněna proti korozi. Do držáku je již vsazeno kuličkové ložisko (insert) typu UC204 z ocelových kuliček.
Samonastavitelnost pro kompenzaci nesouosostí: Klíčovou vlastností tohoto uložení je jeho samonastavitelnost. Vložené ložisko má drážky a jeho vnější kroužky mají sférický povrch, který se může volně kývat v pouzdře držáku. Tato oscilace umožňuje samonastavení a kompenzaci případných nesouosostí hřídele, čímž se minimalizují nežádoucí síly mezi hřídelí a uložením.
Zabezpečení a montáž: Ložisko je na hřídeli upevněno dvěma šestihrannými imbusovými šrouby, které jsou posunuty o 120°. Tento způsob upevnění zajišťuje snadnou montáž i demontáž.
Efektivní utěsnění pro ochranu: Utěsnění ložiska je zajištěno systémem, který se skládá z ochranného ocelového plechu a gumového těsnění (nitrilová pryž). Ložisko je vybaveno jedním těsněním na každé straně. Tento ochranný systém účinně zabraňuje úniku maziva a infiltraci kontaminantů, jako je prach nebo kapaliny, což je obzvláště důležité v agresivním prostředí nebo při venkovním provozu.
Rozsah použití a teplot: Tato ložisková uložení jsou vhodná pro průmyslové a obecné aplikace s normálním zatížením a nízkými až středními otáčkami. Jsou určena pro provoz v teplotním rozsahu od -15°C do +100°C.
Dodávka zahrnuje (již smontováno):
-
Držák: P204
-
Ložisko (insert): UC204
-

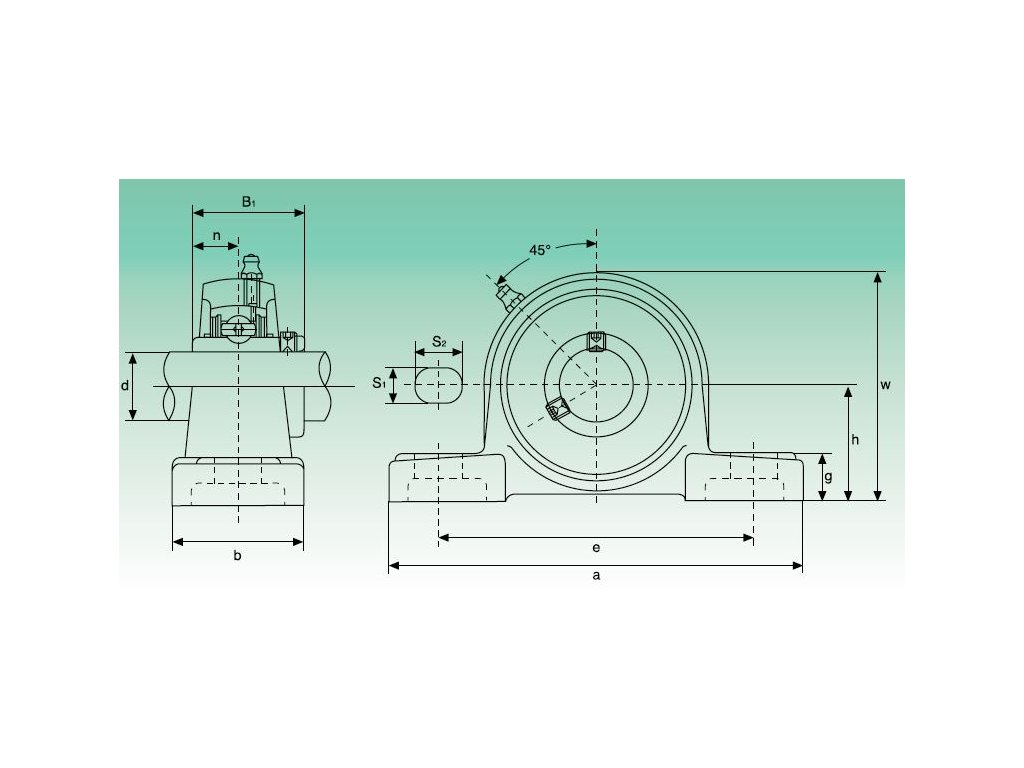

Vnitřní průměr d: 20 mm
-
Celková délka a: 127 mm
-
Výška k ose h: 33.3 mm
-
Šířka držáku b: 38 mm
-
Rozteč montážních otvorů e: 95 mm
-
Šířka základny w: 65 mm
-
Výška ložiska nad základnou S1: 13 mm
